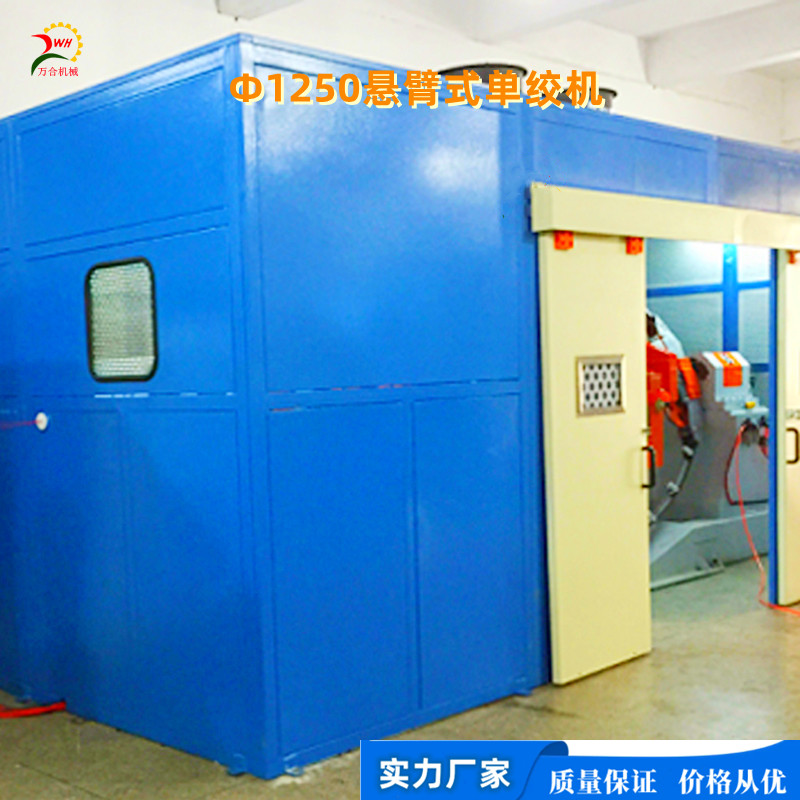

WH-XD1250懸臂式單絞機

一、設備用途：

WH-XD1250懸臂式單絞機適用于數據纜（五類，六類，七類）及高頻電纜，電腦線，電源線，KVV控制電纜等多股集合成纜并同步包帶。

二、產品特點：

     2.1型式：WH-XD1250懸臂單絞機主機整機采用懸臂式結構

     2.2操作程序：采用PLC程序+變頻調速控制+氣動控制組成，具有通過PLC無級設定絞距，無引取輪、動盤排位等優異的設計，確保了線纜的張力均勻。

     2.3主要特點：為了保證成纜后的結構穩定，采用單紐成纜的結構，并設計了大直徑轉向導輪盡量減少彎曲，低損耗；旋臂成纜絞合運動，線盤引取收線運動，以及線盤往復排線運動，通過機械式連動和電器雙重控制，確保機組從啟動、正常運行、繯慢停止、急停四種狀態下，同步性?xún)?yōu)良，絞距穩定之特點；整機性能穩定，操作簡單，確保產品性能優異。

    2.4設備方向：左放→右收型

    2.5設備電源：380V/50HZ

    2.6外觀顏色：寶藍色（或根據要求定制）

三、設備組成：

   1、 眼模及計米集合架：1臺（標配）

   2、Φ1250懸臂式單絞機主機：1臺（標配）

    （1）絞合線徑：Φ10~25mm                             （2）適用芯線外徑：Φ1.0mm~5.0mm

    （3）絞距范圍：40mm~250mm                        （4）主 電 機：22KW馬達加變頻調速

    （5）收線電機：5KW馬達+差速器                      （6）排線電機：0.75KW減速馬達

    （7）線軸升降：電動液壓升降                             （8）轉速：0~500/min 常速400PRM/min

    （ 9）外型尺寸： L 4920×W 2250×H 2420㎜     （10）重量：7500KG

   （11）收線盤徑：Φ1250mm ×950mm ×Φ80mm（用戶提供尺寸）

3、PLC電腦控制箱：1臺（標配）

  （1）電控部份：PLC匯川+品牌電氣

（  2）人機界面：臺灣威倫7寸觸摸屏

4、中心包紙機：1臺（選配）

5、側放包帶機：1臺（選配）

6、12頭雙排被動張力放線架：1臺（選配）

7、630退扭放線機：1臺（選配）
