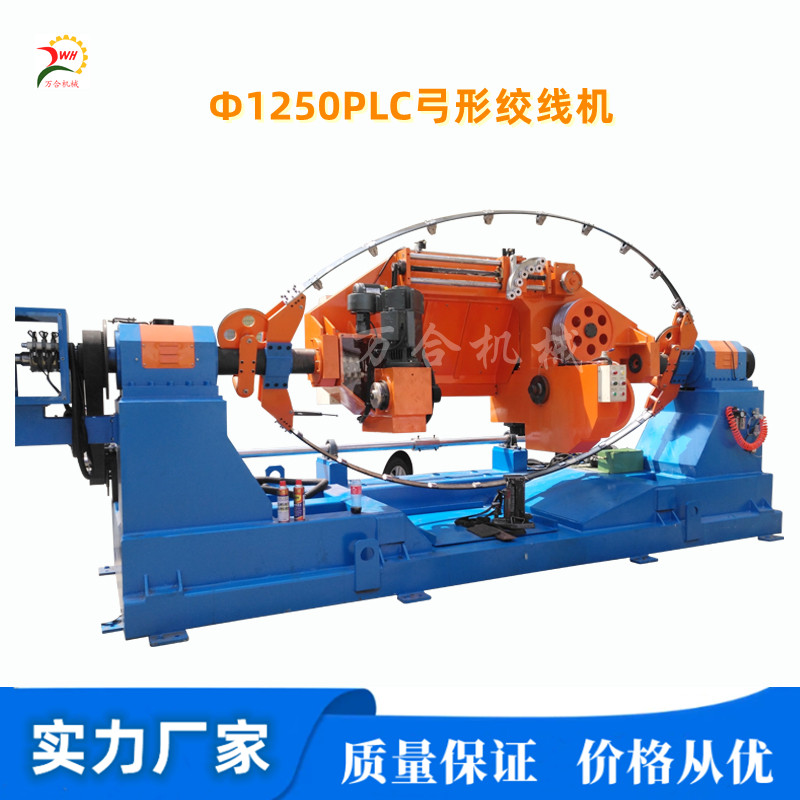

Φ1000~1250㎜PLC弓型雙絞機
一、用途：
適用于電力電纜、通訊電纜、計算機及儀器電纜、銅導體、鋁導體、BV、BVV、RV、RVV絕緣線材四對以上芯線成纜絞合。
二、設備組成：
2.1 | PLC全電腦控制臺 | 1臺 | PLC全程控制生產線。絞距、絞向等可在人機介面設定，絞向左右（S/Z）自由選取。 |
2.2 | 弓形絞線主機 | 1臺 | 開放龍門式機架，防振分離式安全罩，加強型主機 座，A3板精焊并加退火處理. |
2.3 | 主動放線架 | 3臺 | 無軸頂錐式。氣動鎖軸、線盤電動升降、斷線剎車 裝置、擺臂張力放線、自動控制放線速度。 |
2.4 | 集線架 | 1臺 | |
2.5 | 電動式升降車 | 1臺 |
三、設備參數：
3.1 電箱自動控制界面：PLC+觸摸屏+變頻器+通訊模塊+標準電器
3.2驅動：變頻電機+變頻器調速
3.3 上下線軸方式：電動剎車、絲桿方升降、自動定位
3.4絞合線材單支線徑：Φ1.0~2.6mm （Φ1000弓絞機）
Φ1.0~3.6mm（Φ1250弓絞機）
3.5絞合線材截面積：Φ1.2~35mm2 （Φ1000弓絞機）
Φ3.5~50mm2（Φ1250弓絞機）
3.6成纜時最大直徑：Φ8㎜~Φ20mm
3.7 絞距范圍:30～350mm，無級可調
3.8絞合方向：“S”向（左螺旋）或“Z”向（右螺旋）均可
3.9絞弓轉速：0～800r/min，無級可調
3.10 設備重量：約11500㎏
